在設計液壓系統時，首先應明確以下問題，并將其作為設計依據。大蘭液壓電機工程師來教您如何進行工況分析中的運動分析。

1、主機的用途、工藝過程、總體布局以及對液壓傳動裝置的位置和空間尺寸的要求。

2、主機對液壓系統的性能要求，如自動化程度、調速范圍、運動平穩性、換向定位精度以及對系統的效率、溫升等的要求。

3、液壓系統的工作環境，如溫度、濕度、振動沖擊以及是否有腐蝕性和易燃物質存在等情況。

在上述工作的基礎上，應對主機進行工況分析，工況分析包括運動分析和動力分析，對復雜的系統還需編制負載和動作循環圖，由此了解液壓缸或液壓馬達的負載和速度隨時間變化的規律，以下對工況分析中的運動分析的內容作具體介紹。

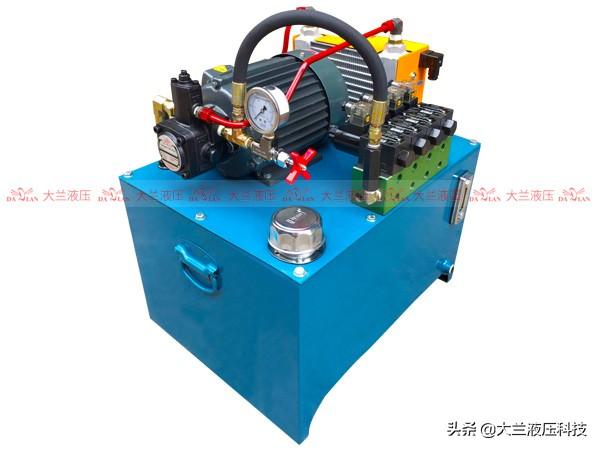

大蘭液壓系統

運動分析的情況如下：

主機的執行元件按工藝要求的運動情況，可以用位移循環圖(L—t)，速度循環圖(v—t)，或速度與位移循環圖表示，由此對運動規律進行分析。

1、位移循環圖L—t

液壓機的液壓缸位移循環圖，縱坐標L表示活塞位移，橫坐標t表示從活塞啟動到返回原位的時間，曲線斜率表示活塞移動速度。

該圖清楚地表明液壓機的工作循環分別由快速下行、減速下行、壓制、保壓、泄壓慢回和快速回程六個階段組成。

2、速度循環圖v—t(或v—L)

工程中液壓缸的運動特點可歸納為三種類型。

a、液壓缸開始作勻加速運動，然后勻速運動，最后勻減速運動到終點；

b、液壓缸在總行程的前一半作勻加速運動，在另一半作勻減速運動，且加速度的數值相等；

c、液壓缸在總行程的一大半以上以較小的加速度作勻加速運動，然后勻減速至行程終點。

v—t圖的三條速度曲線，不僅清楚地表明了三種類型液壓缸的運動規律，也間接地表明了三種工況的動力特性。
